Amplificateur opérationnel idéal (AOP):



But de cette partie: analyser et concevoir un montage autour d'un AOP idéal en régime linéaire.









Un AOP ça sert à quoi?



L'AOP permet de réaliser des opérations sur des tensions: addition, soustraction, amplification, comparaison, etc.



1)Caractéristiques:



Un AOP possède 2 entrées:

-une entrée inverseuse (signe -)

-une entrée non-inverseuse (signe +)



et surtout une tension de sortie : Vs.



Vs est proportionnelle aux tensions d'entrées : Vs = G*(V+ - V- )            G étant le gain en tension (donnée constructeur)





Un AOP est un composant actif, il a donc besoin d'être alimenté.

Les tensions d'alimentations sont donnée par la documentation du composant ainsi que les tensions de saturation.







Allure de la courbe Vs = f(E)        E= (V+ - V-)







































On distingue 2 modes de fonctionnement : le régime linéaire et le régime saturé (ou non-luinéaire) .



Dans le cas d'un AOP idéal E = 0. La caractéristique de la courbe se simplifie et on obtient ceci :

























































2) Les différents bouclages :



le mode de fonctionnement dépend du montage :





Régime linéaire :





























                                                                                                      contre-réaction









régime non-linéaire :











                                                                                                                                                        OU























                                    Boucle "ouverte"



                                                                                                                                                                                                                                réaction





Pour nous aider dans nos calcul on utilisera l'approximation de l'AOP idéal :



- AOP idéal donc   I+ = I- = 0A

- AOP idéal et contre-réaction : E = 0 c'est-à-dire V+ = V-











3) Exploitation des opérations réalisées :





Montage inverseur:



En faisant une loi des mailles on obtient :   Vs = -R2/R1 * Ve



on note que le gain en tension est négatif d'où le terme "inverseur".

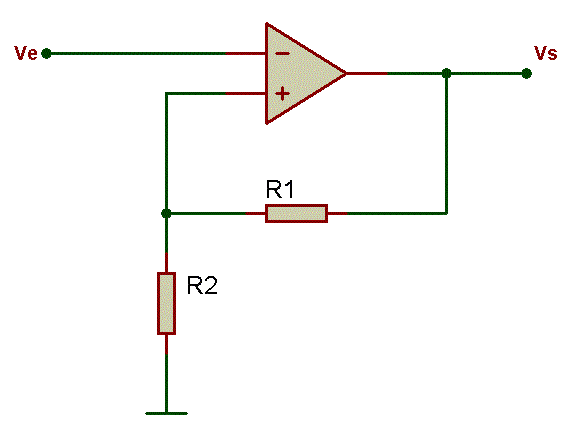

Amplificateur non-inverseur :





Avec la même méthode on obtient : Vs = (1 + R1/R2) * Ve



Le gain en tension est supérieur à 1, on amplifie donc bien la tension d'entrée.

























Montage suiveur :



Le montage suiveur sert à adapter l'impédance d'un montage , c'est-à-dire à faire en sorte que les différents éléments d'un montage ne perturbent pas le signal d'entrée d'autres composants.





La loi des mailles nous donne : Ve - E - Vs = 0



E = 0 donc Vs = Ve



Le gain en tension est égal à 1, on à la même tension en entrée et en sortie.

Ai-je bien compris?

Afin de vérifier l'acquisition des notions que nous voulons partager à travers ce chapitre

cliquez ici pour faire quelques exercices
